DLT645-2007电表协议解析开源

yuye123

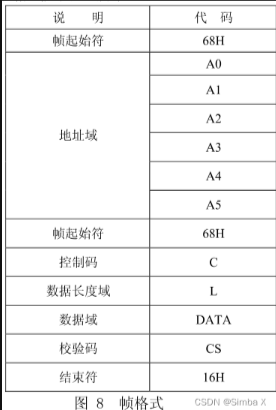

DLT645-2007协议规定了数据帧结构，如下图：

[color=var(--theme)]

根据帧结构定义，我们分析出应答帧是电表回复的正向有功电能数据，由固定前导码FE、固定68帧头、表地址、控制码、数据长度、数据类型、校验、帧尾组成，下面将对数据帧不同字段进行着色，方便展示。

FE FE 68 72 00 32 09 17 20 68 91 08 33 33 34 33 B9 34 33 33 6D 16

中红色部分数据为固定值，FE FE为前导码，用于发送方让接收方提前准备好接收数据，不同厂家不同型号的表前导码FE的个数是不同的，还有些厂家不会发送前导码FE，我们解析接收数据的一般方法是忽略前面N个FE，寻找数据帧中的68帧头作为一帧的起始位置，下面我们进行解析。

解析表号： FE FE 68 72 00 32 09 17 20 68 91 08 33 33 34 33 B9 34 33 33 6D 16

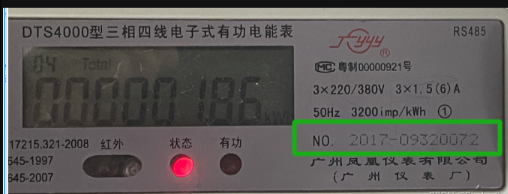

从第一个68开始到第二个68之间的绿色数据为表号字段，在DLT645协议中规定，表号字段，数据字段都是逆序的，也就是与实际表号循序相反，我们要得到实际表号，需要反转数据帧中的表号字段 72 00 32 09 17 20，反转后我们得到：20 17 09 32 00 72，对比实际表号，确认解析正确。

[color=var(--theme)]

解析控制码： FE FE 68 72 00 32 09 17 20 68 91 08 33 33 34 33 B9 34 33 33 6D 16

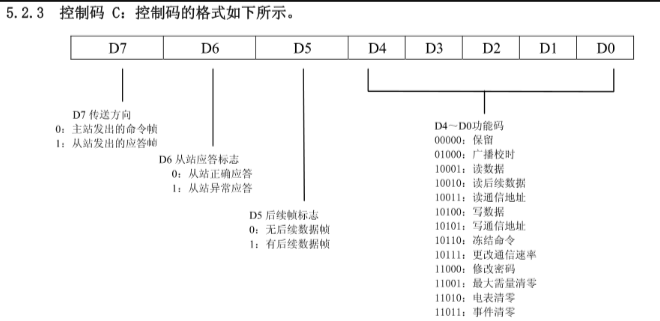

应答帧中紫色1字节数据91为帧控制码，它表示本数据帧的帧类型，我们可以根据这个字节判断识别是07还是97协议，也可以通过此字节判断是请求帧还是应答帧，DLT645-2007协议定义如下：

[color=var(--theme)]

解析控制码，我们需要将十六进制的控制码91转换成二进制数据10010001，高位的1对应上图控制码中的D7位，我们将转换后二进制数据一一对应到上图中，得出91的含义为主站发送的读数据应答帧，从站正确应答，且无后续数据帧。

解析数据段长度： FE FE 68 72 00 32 09 17 20 68 91 08 33 33 34 33 B9 34 33 33 6D 16

应答帧中黑色1字节数据 08 为数据段长度，它表示从本帧数据中数据段的长度，也就是从长度字节 08 之后有多少个字节是数据段。本帧中长度字段为 08，表示数据段长度为8字节，我们可以据此，将数据段截取出来，即:33 33 34 33 B9 34 33 33

解析数据段的数据项标识：FE FE 68 72 00 32 09 17 20 68 91 08 33 33 34 33 B9 34 33 33 6D 16

应答帧中黄色和蓝牙部分数据为数据段，数据段分为两部分，数据项标识部分和数值部分。

数据像标识部分为黄色部分33 33 34 33，它也是逆序传输的，且需要统一逐个减去十六进制0x33后才是真实值，步骤如下：

第一步：减去十六进制0x33

33 33 34 33 -------减33-------> 00 00 01 00

第二步：四个字节反转顺序

00 00 01 00 -------反转-------> 00 01 00 00

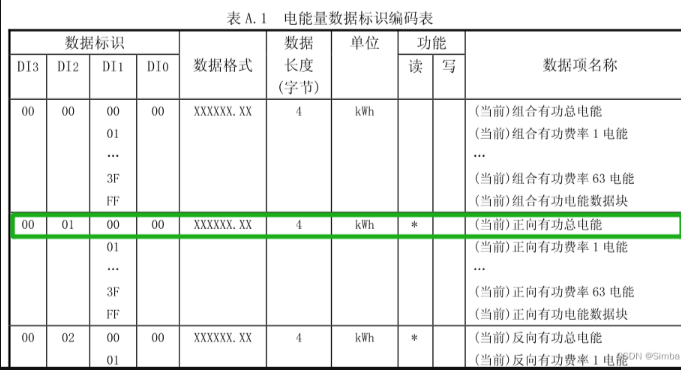

得到数据项标识00 01 00 00，cha询DLT645-2007协议，可以知道，00 01 00 00标识当前正向有功总电能，即我们常用的电量值。

[color=var(--theme)]

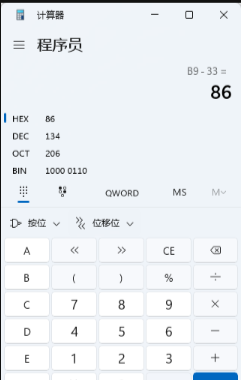

减0x33计算可用windows计算器完成，记得切换到程序员十六进制下。

[color=var(--theme)]

解析电量： FE FE 68 72 00 32 09 17 20 68 91 08 33 33 34 33 B9 34 33 33 6D 16

应答帧中蓝色部分数据是当前正向有功电能，也就是我们常用的电量，同样的，它也是逆序传输的，且需要统一逐个减去十六进制0x33后才是真实值，下面我们对B9 34 33 33 进行三步处理：

第一步：减去十六进制0x33

B9 34 33 33   --------减33-------->  86 01 00 00

第二步：四个字节反转顺序

86 01 00 00   --------反转-------->  00 00 01 86

第三步：在指定位置加入小数点

00 00 01 86   ------加小数点----->  00 00 01.86

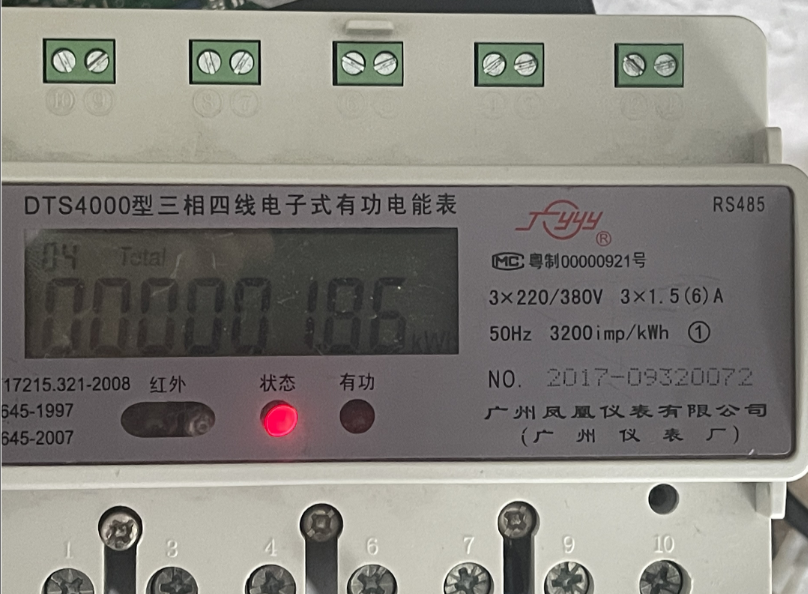

三步骤完成得出当前电量为1.86kW.h,对比电表实际示数，发现计算正确，下图是实际电表

[color=var(--theme)]

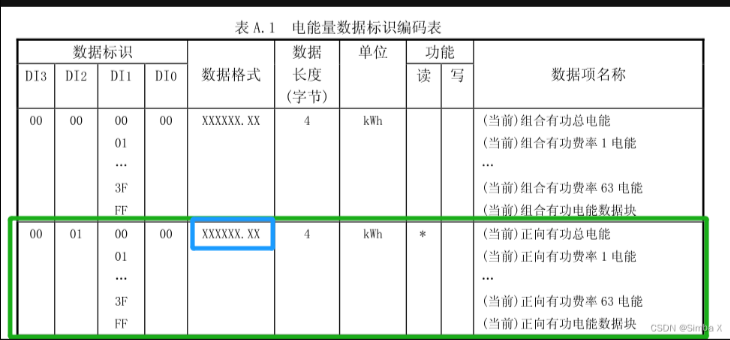

第三步中的小数点位置在DL645协议中由规定，cha询得知，它的固定格式为:XXXXXX.XX 不同类型的数据项小数点格式不同，解析其他数据项时，应根据协议规定套用不同数据格式。

[color=var(--theme)]

解析和计算校验和：

FE FE 68 72 00 32 09 17 20 68 91 08 33 33 34 33 B9 34 33 33 6D 16

通信校验是很重要，但是DLT645只有一个字节的简单校验和，即接收帧中紫色6D，他固定为倒数第二字节，它的值是它前面从第一个68起始符开始到最后一字节数据段的单字节累加和(单字节累加，忽略溢出)，如下图**背景指示的累加范围：

FE FE 68 72 00 32 09 17 20 68 91 08 33 33 34 33 B9 34 33 33 6D 16

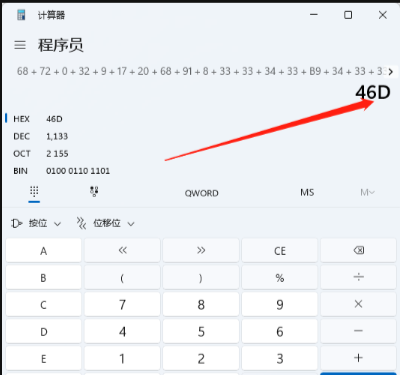

计算方式是十六进制加法：

68+72+00+32+09+17+20+68+91+08+33+33+34+33+B9+34+33+33=46D

计算结果为十六进制的46D，超出一个字节的高位溢出部分我们忽略，也就是忽略高位4，最后计算出的校验和为6D，经过对比我们收到的校验码也是6D，校验通过。

[color=var(--theme)]

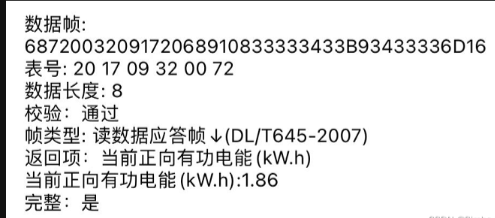

下面是解析的正确答案.

[color=var(--theme)]

根据上面文章使用易语言编写而成，文章来至于网络 非原创。
